Principio di Scheimpflug

Ci sono casi in cui non si può mettere la lente parallela al piano oggetto. In questi casi si deve inserire la lente inclinata, ma questo porta ad una perdita di fuoco.

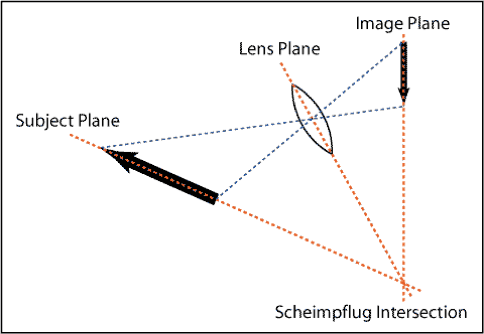

Principio di Scheimpflug Per ristabilire il fuoco, si deve inclinare anche il piano del sensore in modo che il prolungamento del piano immagine e del piano oggetto si incrocino nello stesso punto in cui si ha il prolungamento del piano della lente.

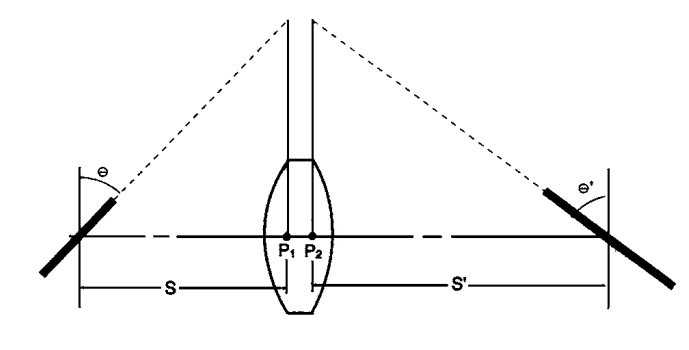

Per la geometria del sistema si ha che $\frac{\tan \theta }{s}=\frac{\tan {\theta }^{\prime }}{s^{\prime }}$ Ipotizzando a destra il piano immagine e a sinistra il piano oggetto, ${\Theta }^{\prime }=\arctan (\frac{s^{\prime }}{s}\tan \theta )=\arctan (m\tan \theta )$

In caso di lenti con ingrandimento che dipende dalla distanza di lavoro, si ha un effetto di distorsione detto Keystone, dato che l’ingrandimento varia lungo il campo inquadrato.
