Lenti telecentriche

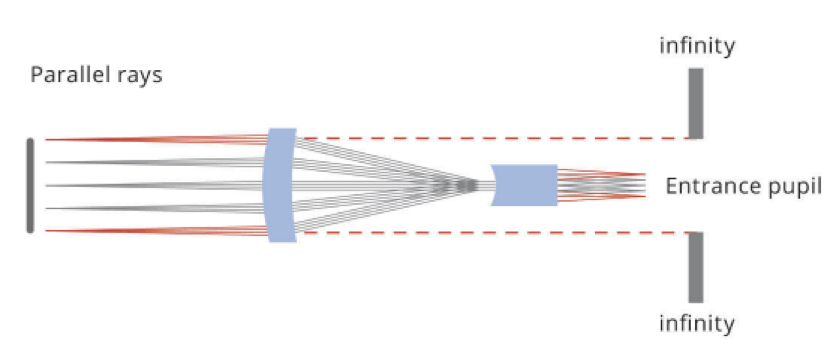

Ottica che accetta solo i raggi collimati, ovvero quelli paralleli all’asse ottico.
- Con queste lenti si limita l’errore di prospettiva
- L’ingrandimento è costante lungo tutto l’asse ottico
Dato che i raggi catturati sono collimati, la lente deve essere grande almeno quanto l’oggetto da riprendere.

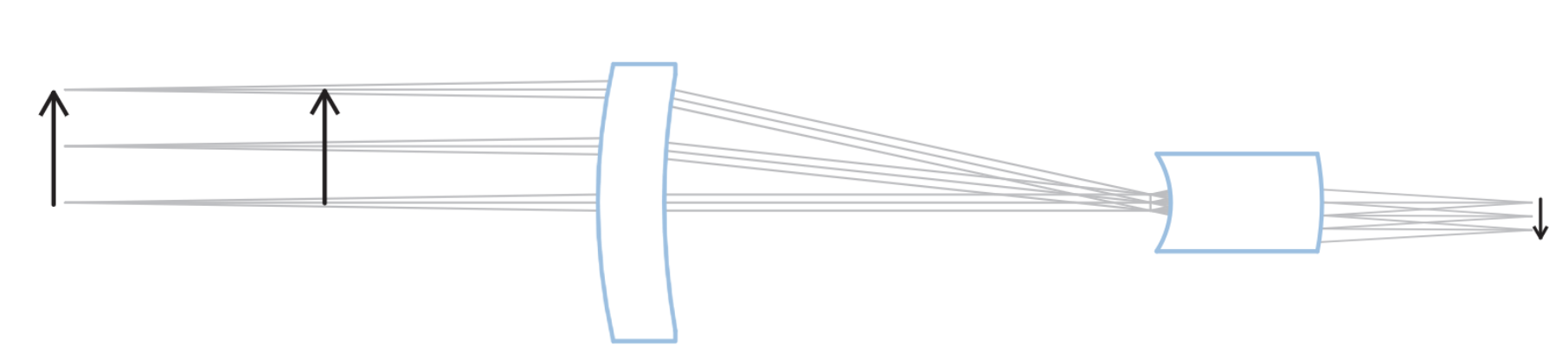

Con una lente telecentrica, quindi, non si ha il problema di posizionamento dell’oggetto, perché la distanza dalla lente non è più un problema (ingrandimento costante). Si ha anche una certezza sulla forma dell’oggetto.
Per garantire un ingrandimento costante, però, la telecentricità deve essere sia dal lato oggetto che dal lato immagine, quindi deve essere bi-telecentrico. Se non lo fosse, i coni dei racci che passano nel sistema ottico raggiungono il sensore con inclinazioni diverse a seconda della posizione nel campo inquadrato.
Applicazioni,
- misura di parti meccaniche. Solitamente l’oggetto viene illuminato da dietro, così da avere oggetto nero su sfondo bianco.
- ispezione componenti elettronici - allineamento pin
- ispezione vetro - display alla ricerca di graffi, così i graffi devieranno la luce, e si avrà schermo bianco con graffio nero
- misura oggetti cilindrici
