Lenti 360

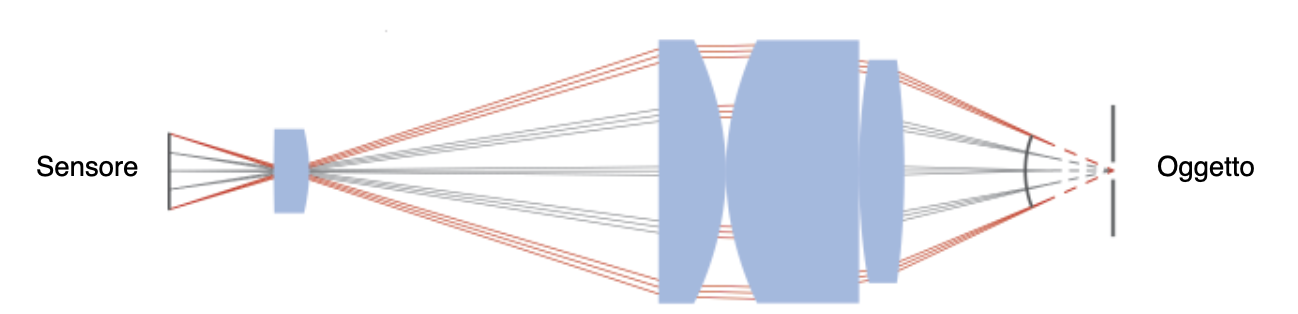

Lenti pericentriche. Se si posiziona l’oggetto al di la del punto di fuoco dei raggi, la lente si comporta come una normale lente entocentrica.

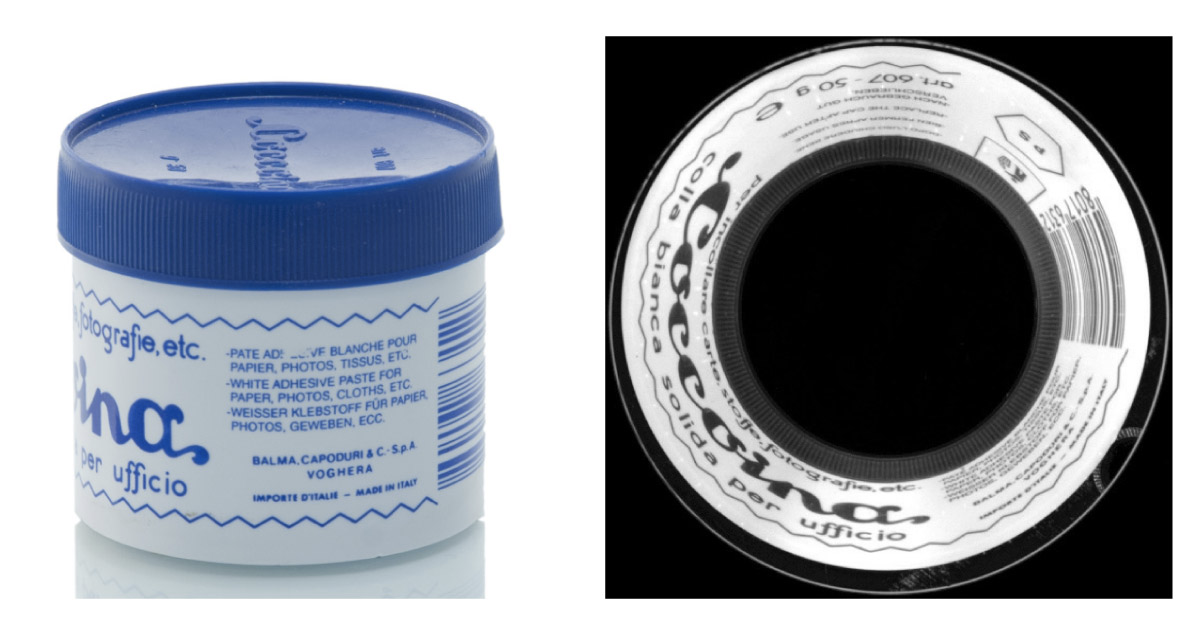

Si basa su una grande distorsione dell’immagine, grazie alla quale però si può vedere la faccia superiore e le pareti laterali dell’oggetto.
- Si deve usare un F# molto alto, quindi entra poca luce
- bassa tolleranza al posizionamento
- ingombrante
- la lente, essendo circolare, funziona molto bene su oggetti cilindrici (altre forme potrebbero non funzionare)
Si vede tutto il cerchio immagine, quindi il sensore inscrive il cerchio immagine! La lente deve avere un diametro maggiore rispetto all’oggetto da ispezionare.
Applicazioni

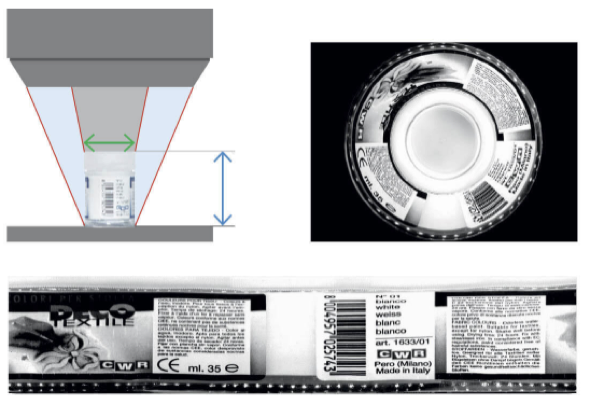

- Controllo etichette
- Controllo filetti bottiglie
- Controllo automotive - si può controllare la conformità del pezzo e il numero di denti
- Controllo tappi - sigillo chiuso correttamente
